智能雨污分流系统

针对许多老旧小区面临的阳台雨水管雨污混接的难解现状，我司推出了智能雨污分流装置。

实现效果

Ø 晴天雨水管无水

在无雨的晴朗天气，雨水井中明显没有水流入，说明没有洗衣机的污水被排放至雨水井中。

Ø 雨天污水管无明显增加

在下雨的天气，污水井中的水流没有明显变化，说明大量的雨水通过雨水井被排放走了，没有通过污水井。

Ø 初雨弃流

当久晴初雨，下雨的初始阶段管道中汇集的雨水会含有较多的泥沙杂质等，将这一部分的雨水排入污水管道处理，等过了这一阶段雨水较为洁净了再排入雨水井中。

Ø 日常、雨季两套取值设定

由于梅雨季节的降雨特点，小时雨量不大但累计雨量很可观，对于梅雨季节另外单独设置取值设定，保证雨季也能达到理想的分流效果。

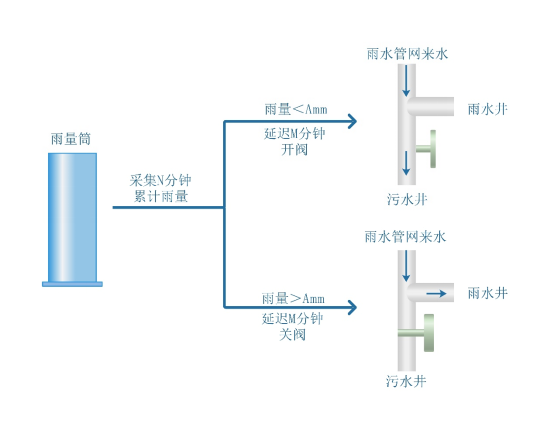

控制原理

根据每个小区配置的雨量站采集的单位雨量值，通过无线方式，在现地级完成排水管三通上的阀门的开启、关闭自动控制，使雨水、生活污水自动分流。

在每一根混入了生活污水的雨水管末端安装三通，三通的竖直端连通污水井，水平端连通雨水井；在连通污水井的竖直端安装电动阀门。平时阀门为开启状态，混流污水排放到污水井。

参数A、N、M（延时），均为可变参数，可通过智能型终端，方便设置，以适应不同区域不同季节的实际情况。

雨量数据和阀门开闭状态上传至云平台，使得可以远程查看每个小区状态，并可进行远程辅助控制。

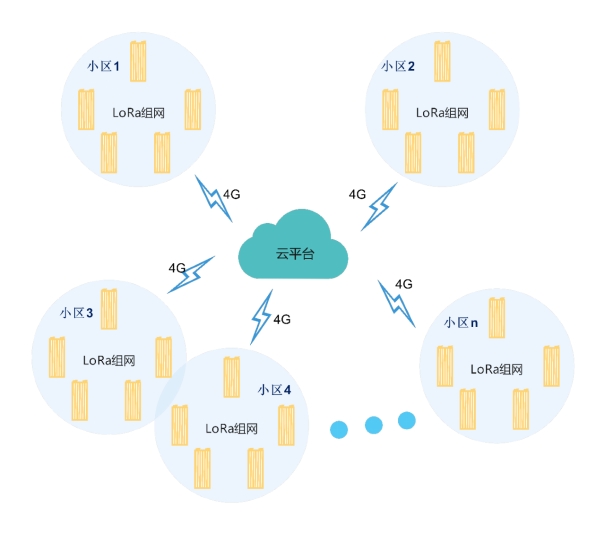

整体网络结构

以小区为单位，每个小区内通过LoRa自组网，实现自动无线控制，并通过4G联网设备将数据上传至云平台。

云平台汇聚各个小区的数据，在GIS地图上直观的查看各个小区的雨量及阀门工况，必要时进行远程控制。

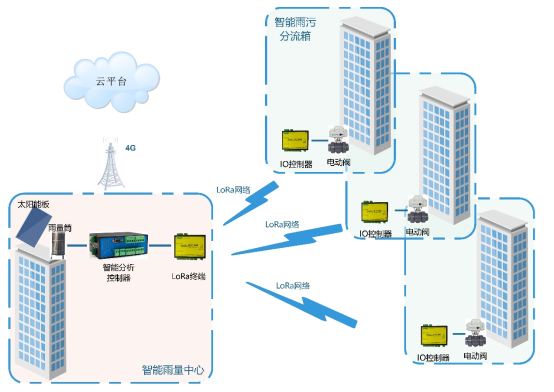

单站系统结构

每个小区通过LoRa自组网的无线网络，形成独立控制单元。每个单元主要由三大部分组成：LoRa网络、智能雨量中心和智能雨污分流箱。

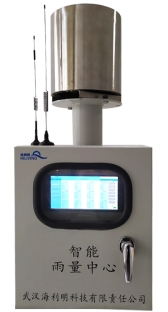

智能雨量中心

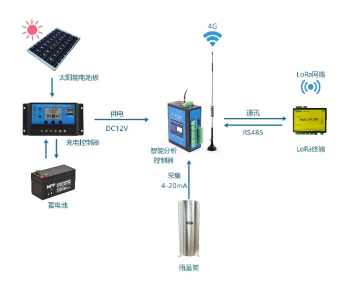

每个小区设置一套（或多套）智能雨量中心，主要设备包括一台自动雨量计、一台智能分析控制器、一台LoRa终端、一套液晶面板、避雷器和供电设备。

其主要作用包括：

1. 采集实时雨量数据，以自定义时间段内累计雨量值作为阀门自动控制的判断依据；

2. 通过LoRa终端，将控制命令发送给各个IO控制器，控制连接的阀门开闭动作；

3. 汇聚整个小区的阀门的开闭状态，和雨量值一起通过联网设备上传至云平台；

4. 通过液晶面板，在现场直接调整控制阀门动作的雨量阈值。

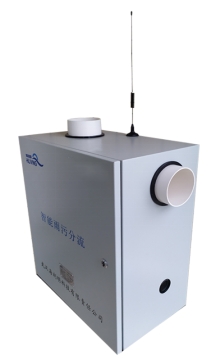

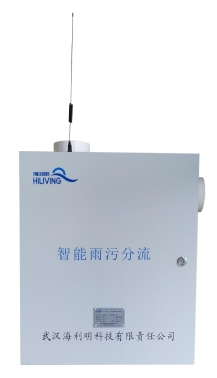

智能雨污分流箱

智能雨污分流箱，主要包括一台UPVC电动蝶阀，一台LoRa网络IO控制器，电源避雷器和供电设备。

其主要作用为：

1、 接收智能雨量中心的动作指令，控制阀门自动开闭；

2、 采集阀门的开闭状态，上传至终端及智能分析控制器内，作为逻辑判断的一项依据。
